Hier eine reichlich bebilderte Einbauanleitung der Airbox:so leicht wie es aussieht ist es auch
tatsächlich getan.
Regards:Thorsten
click to enlarge
1 Tank entfernen,Luftfilterdeckel + Filter entf.
3 Schelle vom Ölnebelsammler lösen
4 links hinten:diese beiden Schläuche entfernen

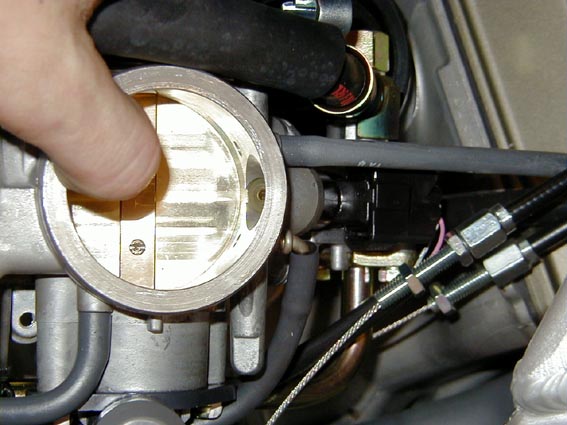

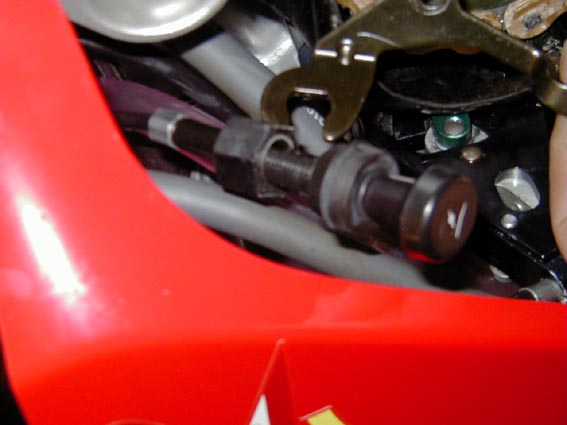

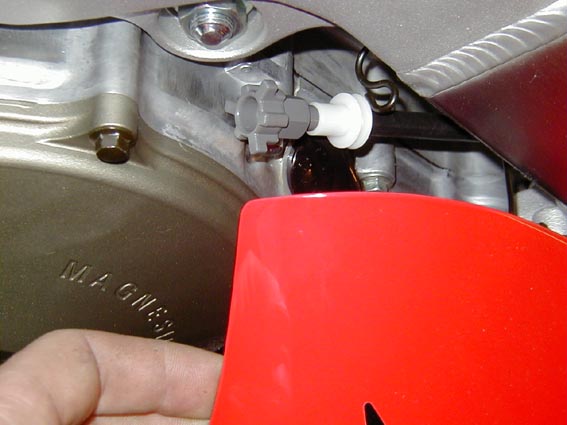

8 Leerlaufschraube vom Halter trennen
11 Einspritze abheben,umdrehen und vorne diesen kleinen Schlauch entf.

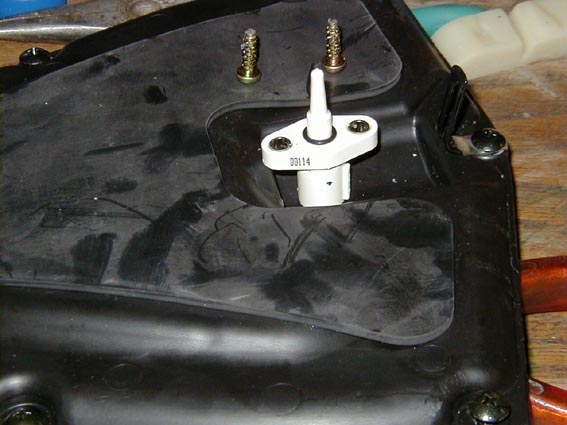

13 Baro-Sensor vom AB-deckel entf.

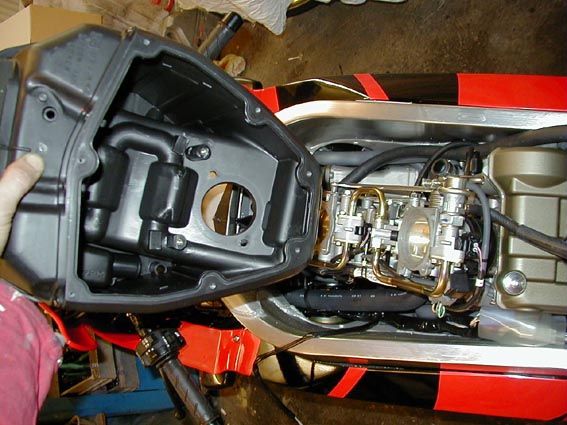

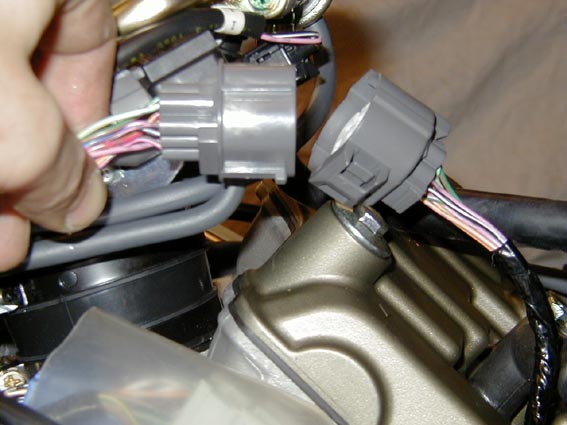

14 ....und schonmal ab in den std.-Stecker

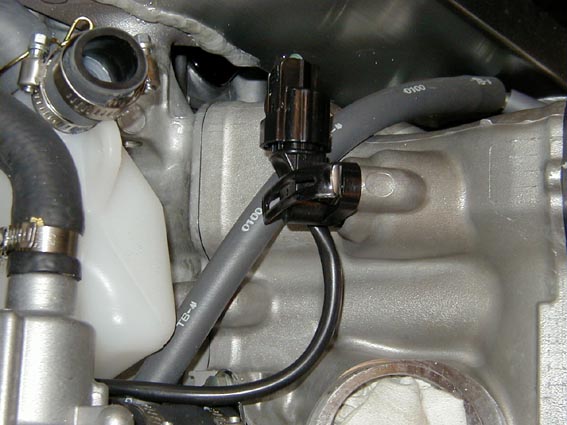

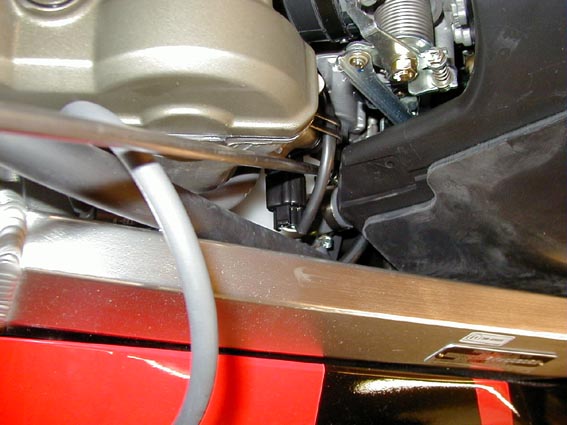

16 Gummiummantelte Schelle v. Nockenwellen-Sensor nach unten biegen

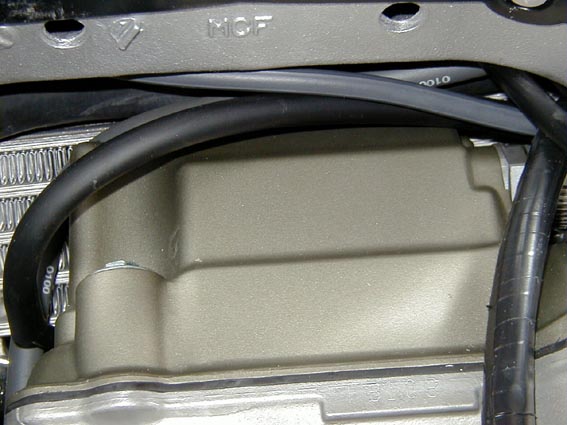

17 Schläuche über vorderem Ventildeckel nach vorn schieben

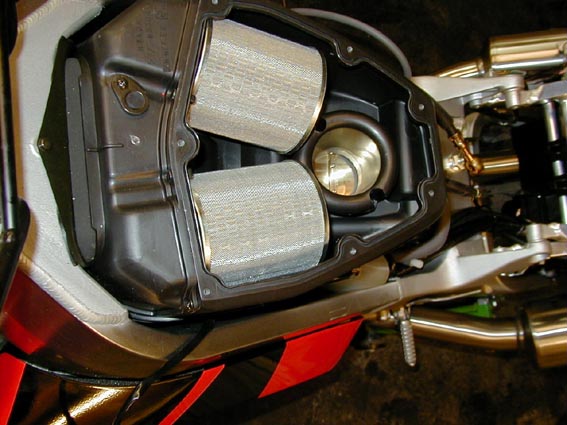

18 Airbox einrasten lassen,und mit gleichzeitigem Druck Ansauggummis
festmachen
19 Einspritze aufsetzen,festschrauben
20 .....allerdings vorher Rücklauf einfädeln

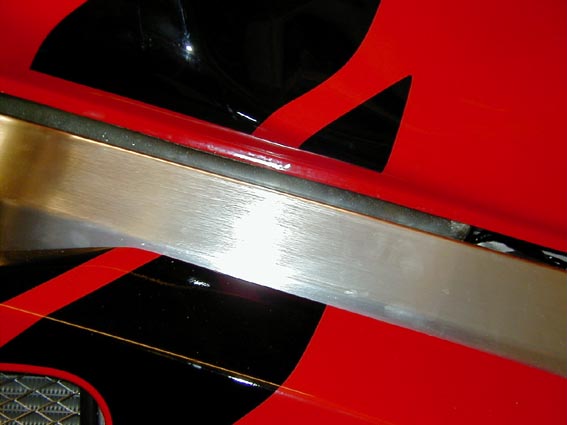

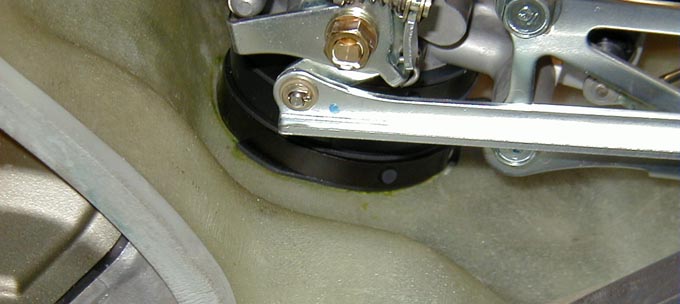

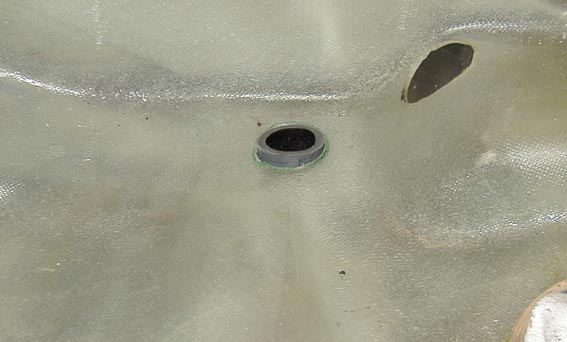

22 the other side of the hole (hoho)

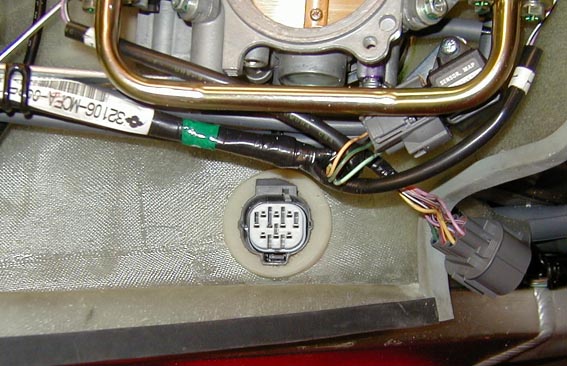

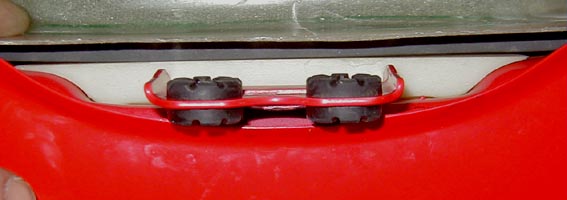

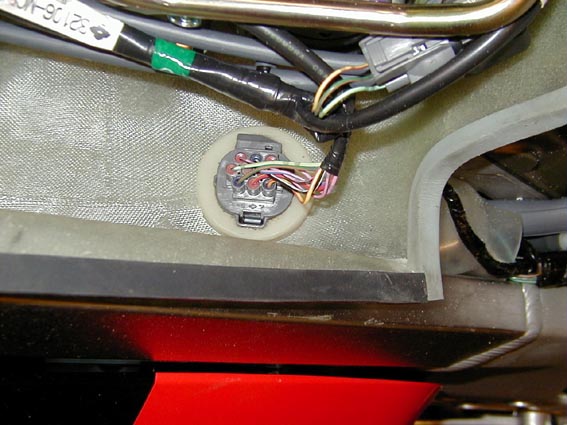

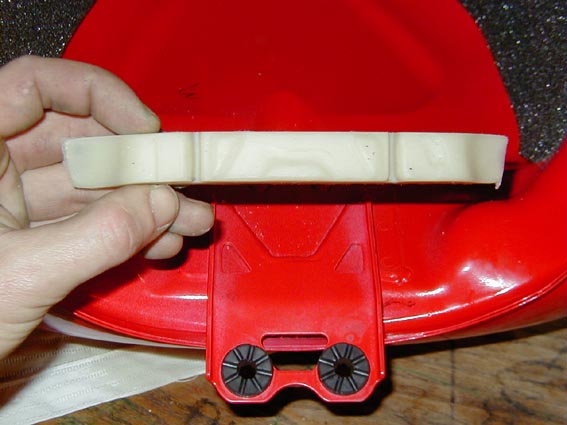

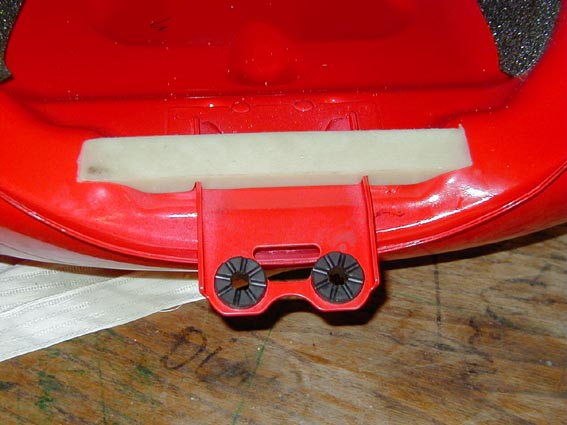

24 Abdichtungsgummi Einspritzstecker
29 ................und einlegen
31 Tank drauf , nichts mehr zu sehen
AIRBOX AUSBAU

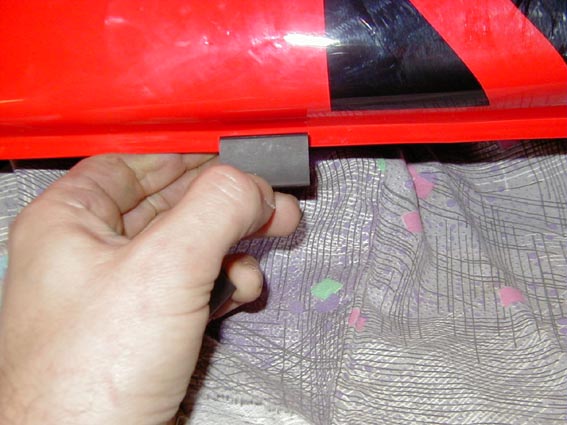

'n bisschen Tape um die Spitze eines Schraubendrehers
in die vorgesehene Aussparung stecken un vorsichtig über die Kante hebeln,
keine Sorge,Airbox Glas wie auch Carbon haben an belasteten Stellen noch eine weitere
Kohle/Kevlar Verstärkung.
Some more Pics will follow
